LLM1389A

下载文件
  • 抗振动 1G
  • 防水等级 IP65
  • 耐热
  • 抗紫外线

高效聚焦的窄光和
功耗低，体积小
线配光照明

ーー　定制产品　－－
透镜的设计采用了超窄配光技术，而不是光屏蔽方法。
通过有效地缩小 LED 光束以形成窄光束，实现了低功耗、紧凑型的线配光照明，尽管使用的 LED 数量很少，却可用于各种效果。
丰富的色彩变化可满足各种效果的需求。

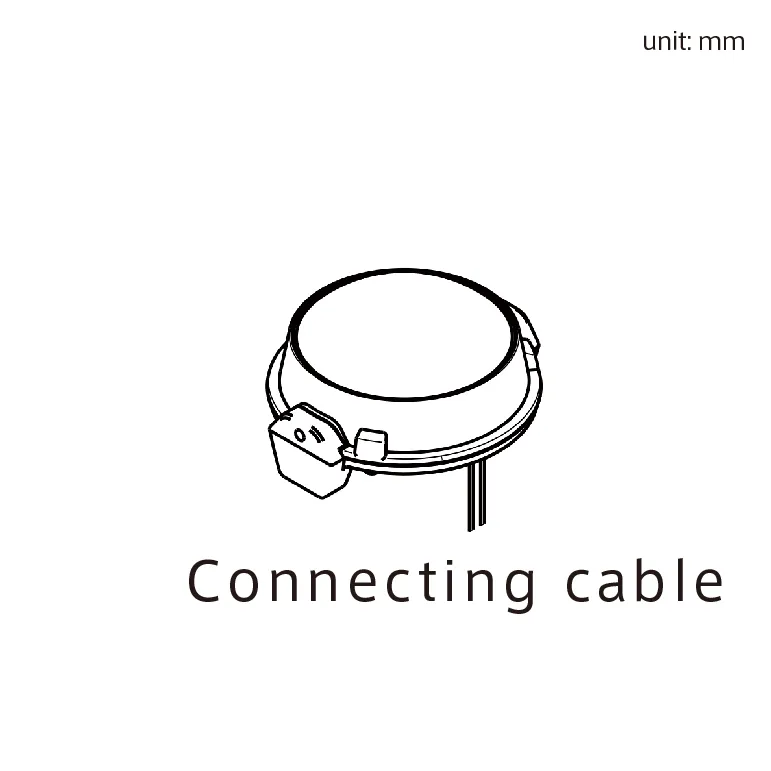

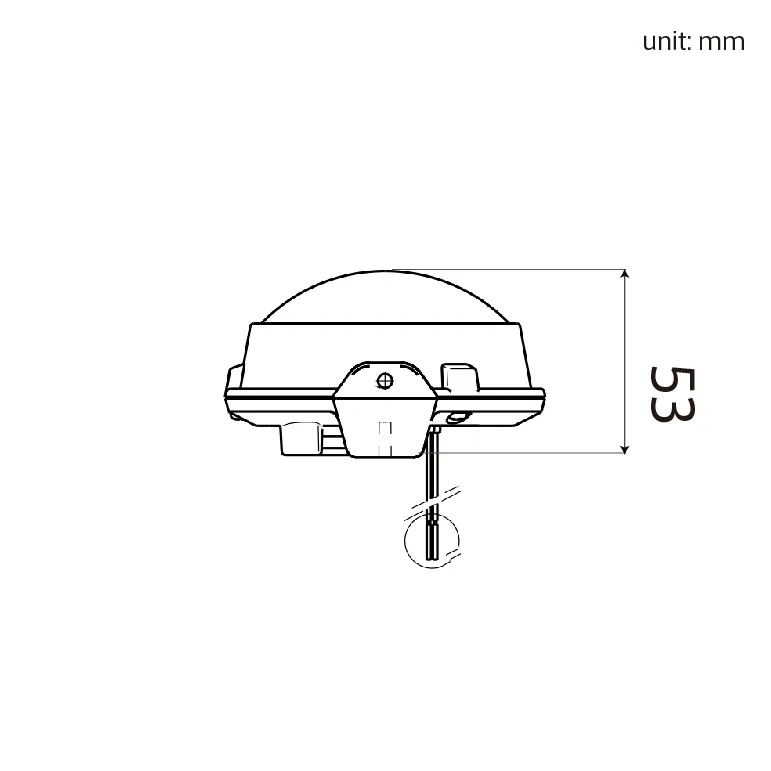

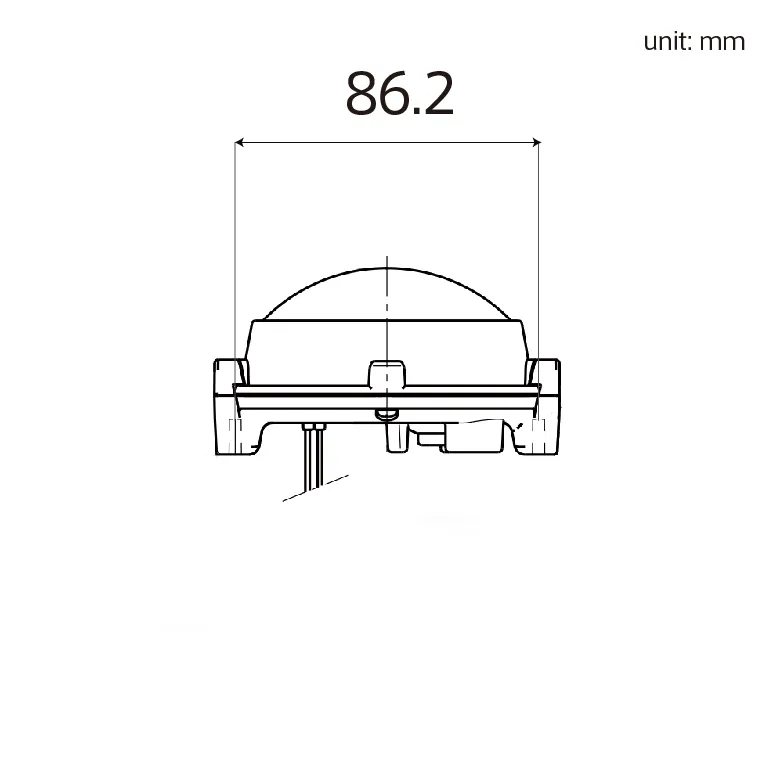

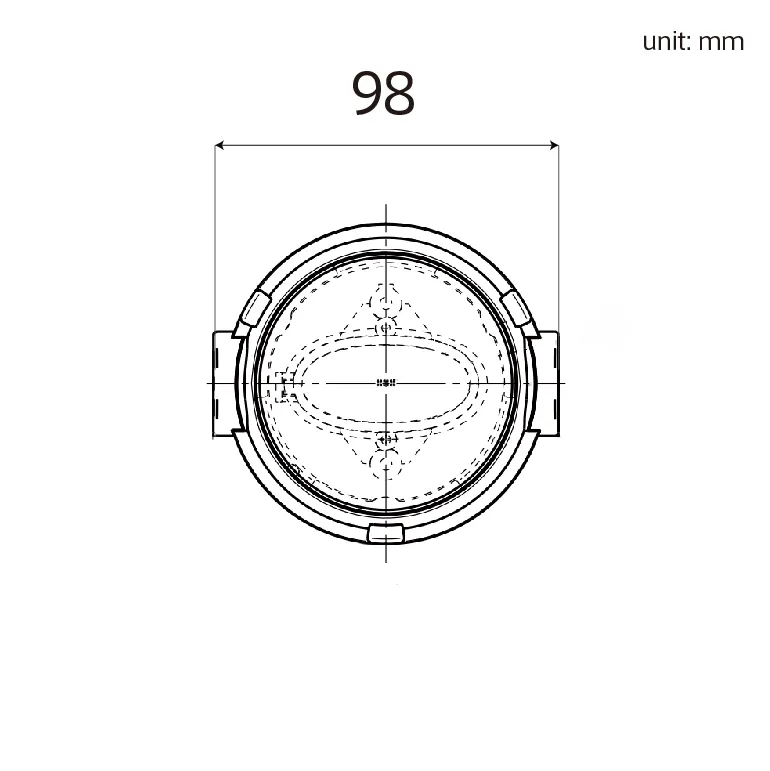

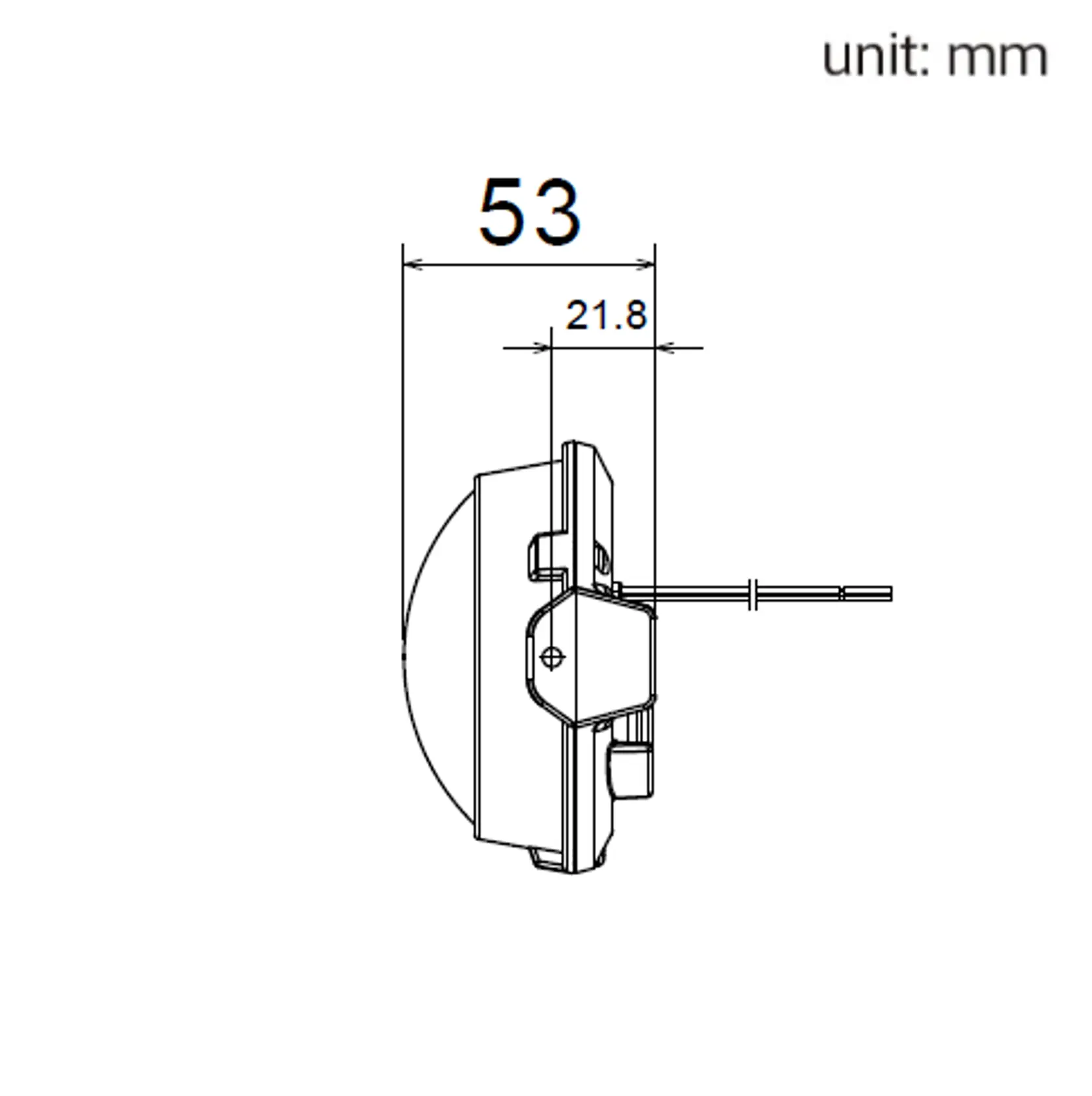

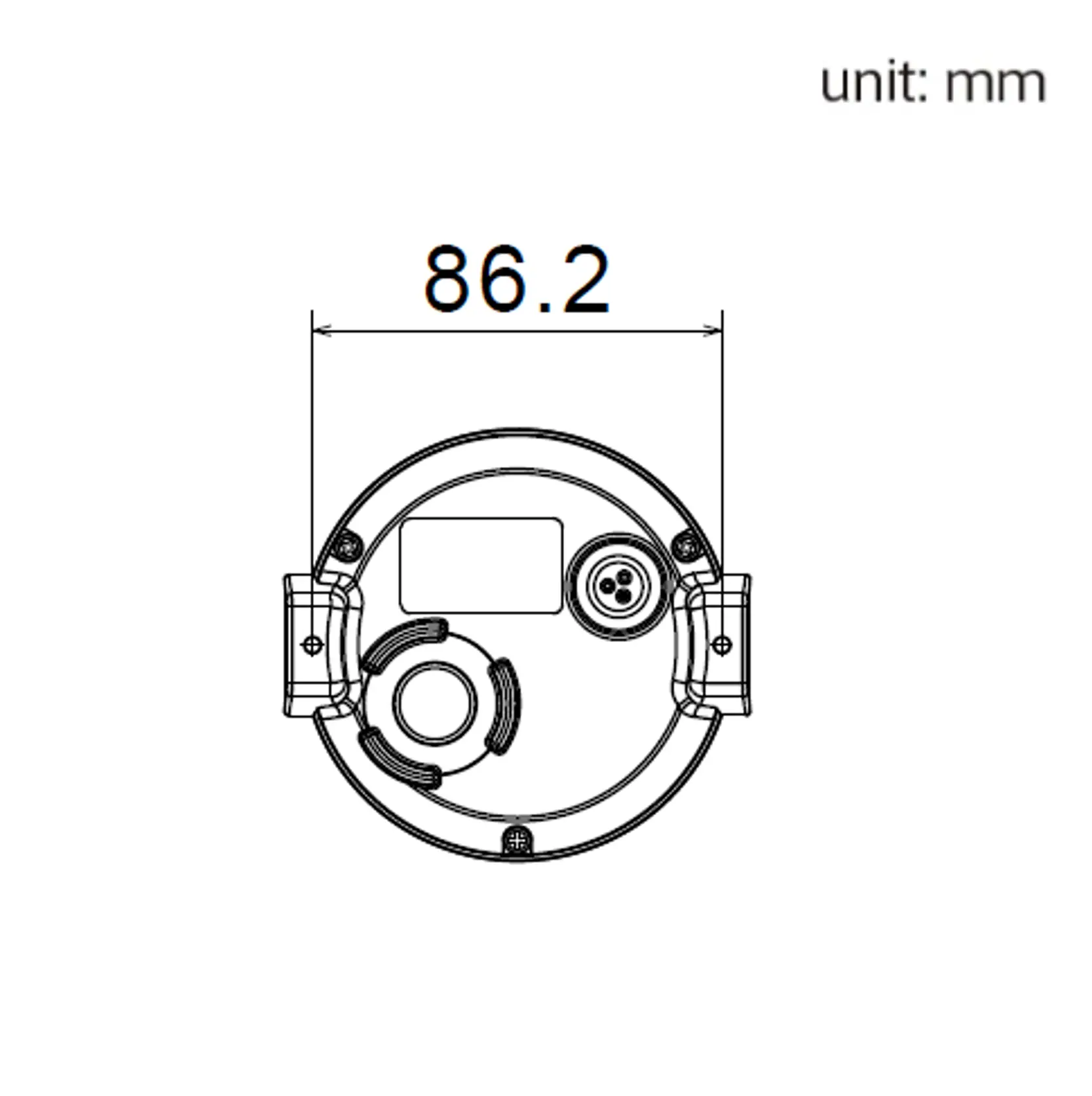

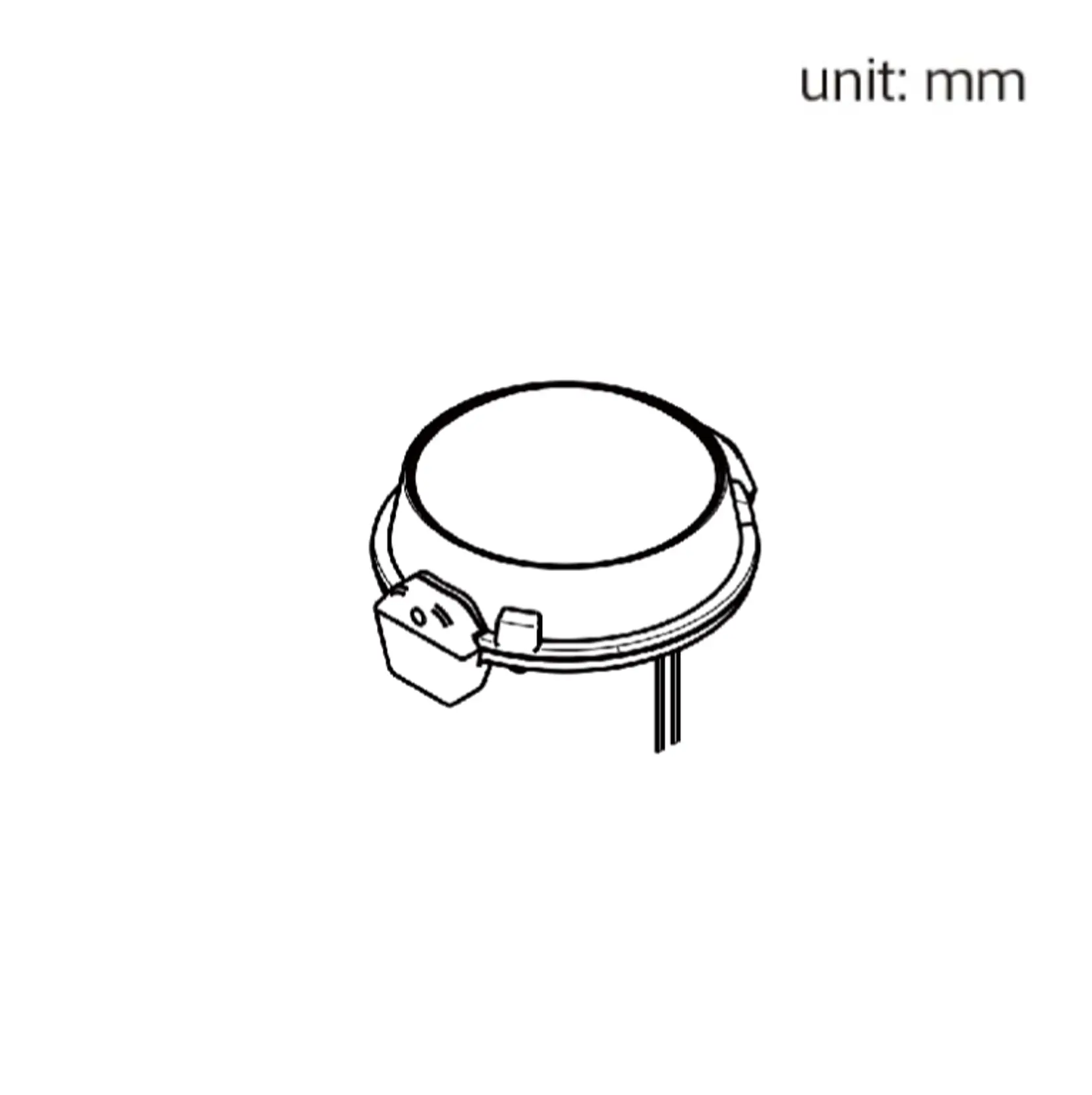

外形尺寸

功能

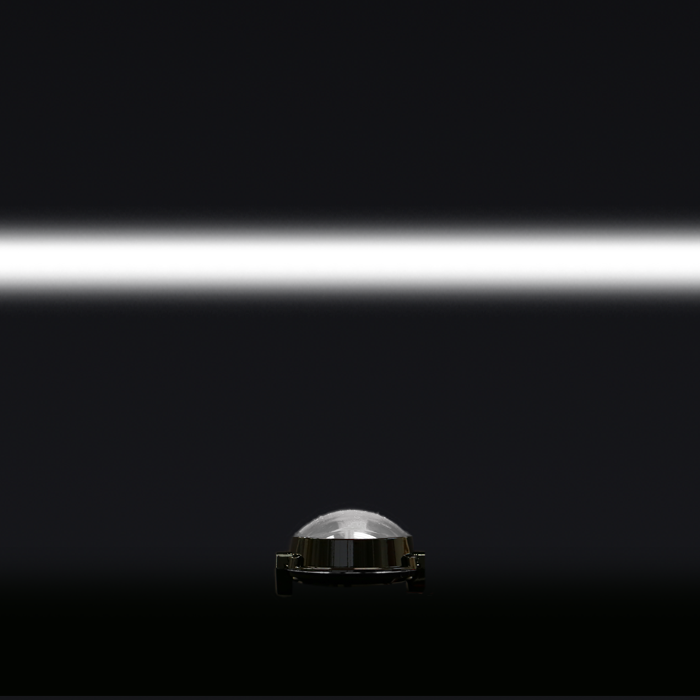

  • 线配光

    提供清晰的线配光。

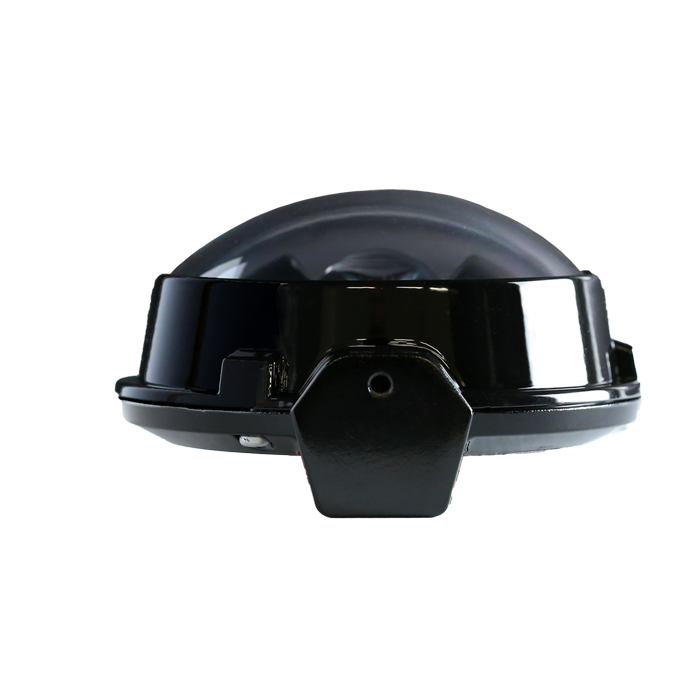

  • 超紧凑轻便

    机身超小、重量轻，仅为 Φ98 毫米和 230 克。

  • 低功耗

    4.9 至 6.8 W 的低功耗实现了节能操作。

  • 防水防尘结构

    防水模块符合 IP65 标准。

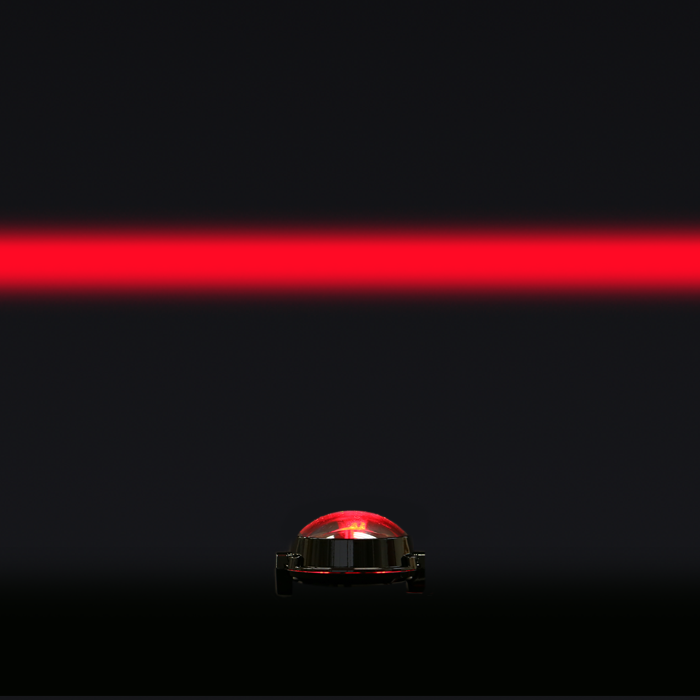

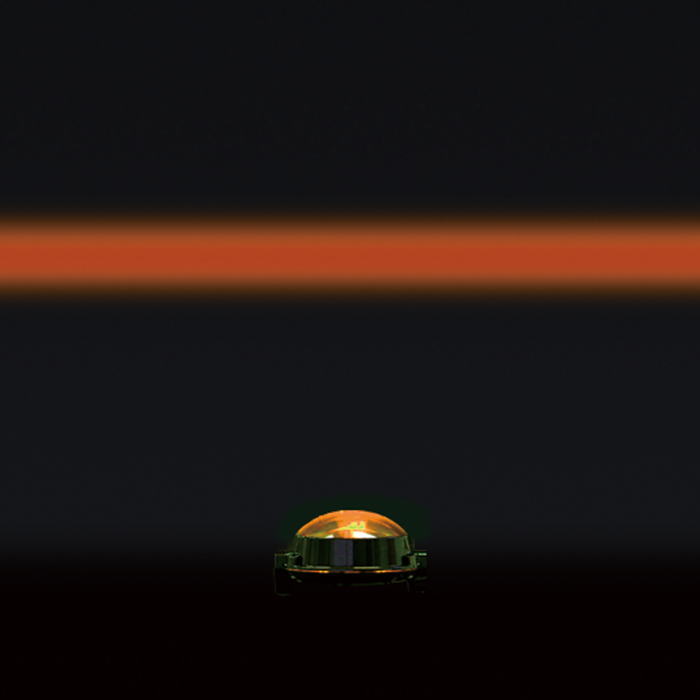

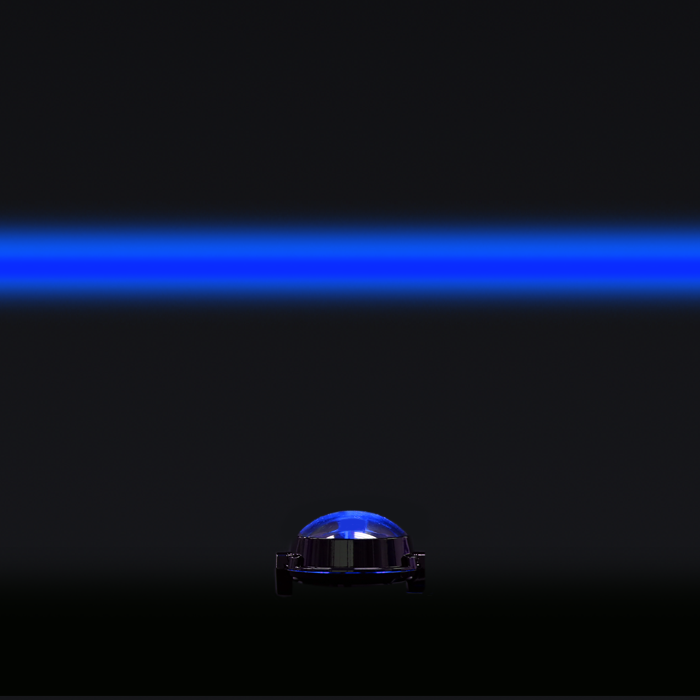

  • 颜色变化

    提供 5000K 4000K 3000K 红绿蓝琥珀色。

采用案例

LLM1389A

按规格分列的产品清单

LLM1389A 产品名称 /

1/2 光束角

颜色变化 5000K 4000K 3000K RED GREEN BLUE AMBER
产品名称 LIGHTING
EQU50		 LIGHTING
EQU40		 LIGHTING
EQU30		 LIGHTING
EQU60		 LIGHTING
EQU70		 LIGHTING
EQU80		 LIGHTING
EQU90
1/2 be厶角短手 2.5° 2.5° 2.5° 2.8° 2.5° 2.5° 2.8°
1/2 梁纵向角 70° 70° 70° 78° 76° 76° 70°
色温和色彩变化 5000K 4000K 3000K Red Green Blue Amber
中心发光强度 (cd) 4,120 3,620 3,460 980 2,780 1,190 2,840
显色指数 (Ra) 70 80 80 ー ー ー ー
正向电压 8.5V 8.5V 8.5V 7.0V 9.5V 9.7V 8.9V
耗电量 6.0W 6.0W 6.0W 4.9W 6.6W 6.8W 6.2W
材料特性 机身：铝压铸 透镜：聚碳酸酯
额定输入恒定电流 0.7A
环境工作温度 -30℃～50℃
防水防尘性能 IP65
光源寿命 40,000 小时（维持 70% 的光通量）
重量 230g

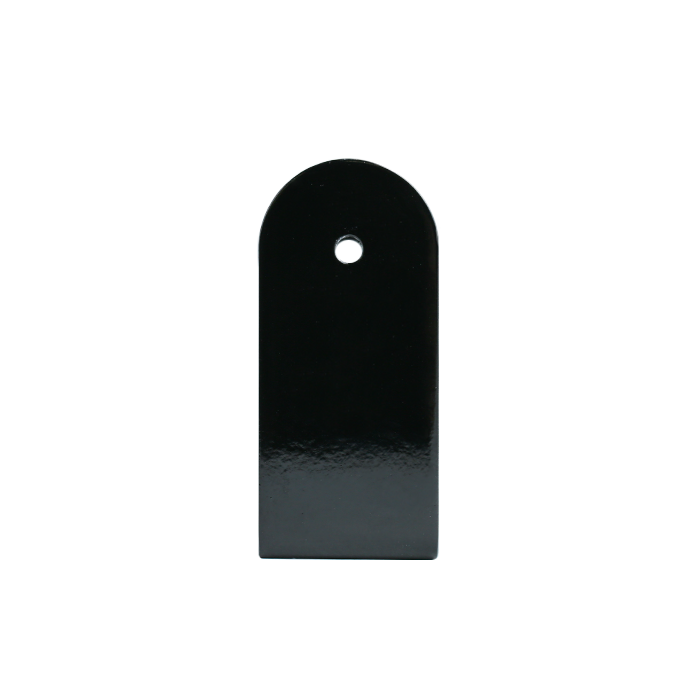

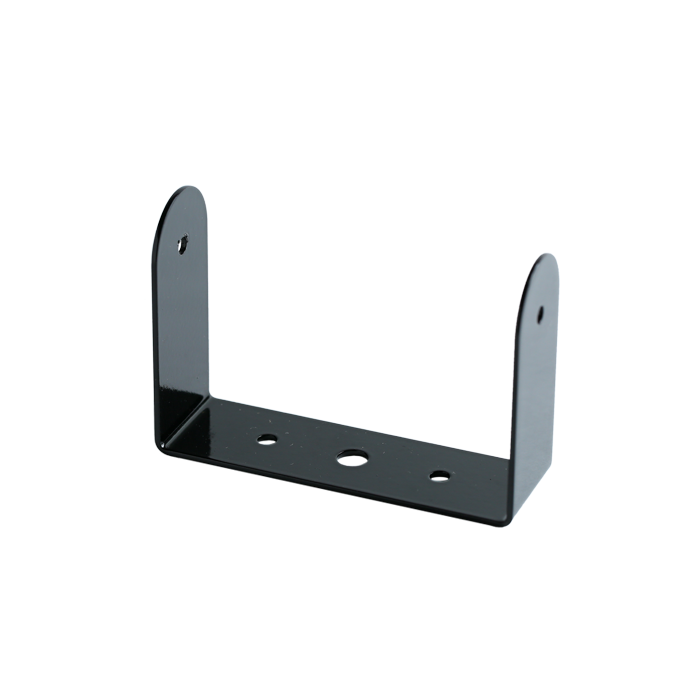

选项 支架

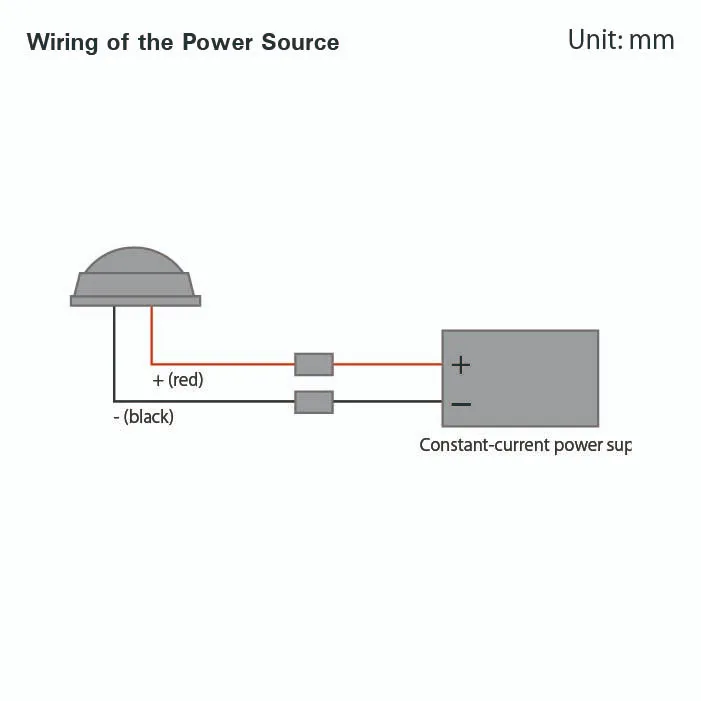

▼ 关于电源 ▼
额定驱动电流：0.7A
功耗：约4.9至6.8W（仅LED模块）
・功耗因光色而异。
・本产品不含电源。

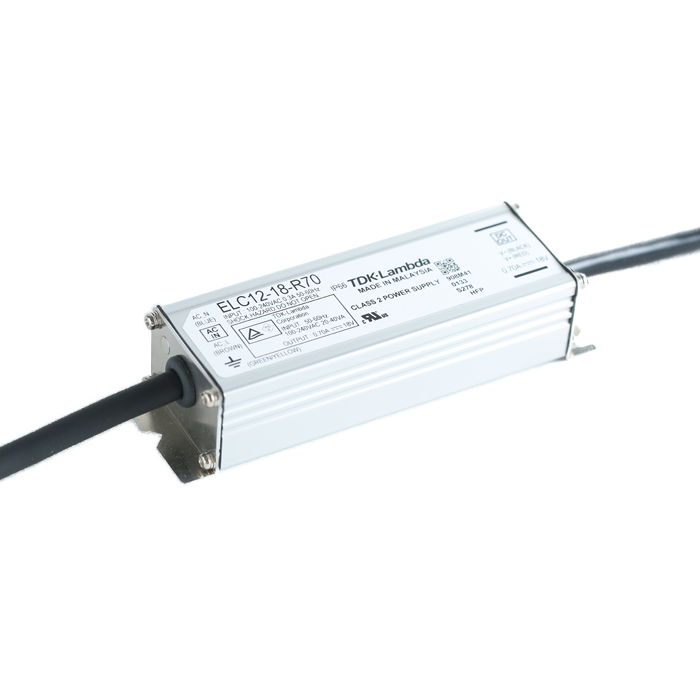

请自行准备恒流电源（0.7A，输出电压范围6至15V）。
・本产品为LED模块，需集成于灯具中使用。
使用前请务必将其安装于实际灯具中，评估并验证其性能表现，包括发热及温度状况。

您可以在此计算所需的照度和灯具数量。

开始照度计算
